一、功能簡述

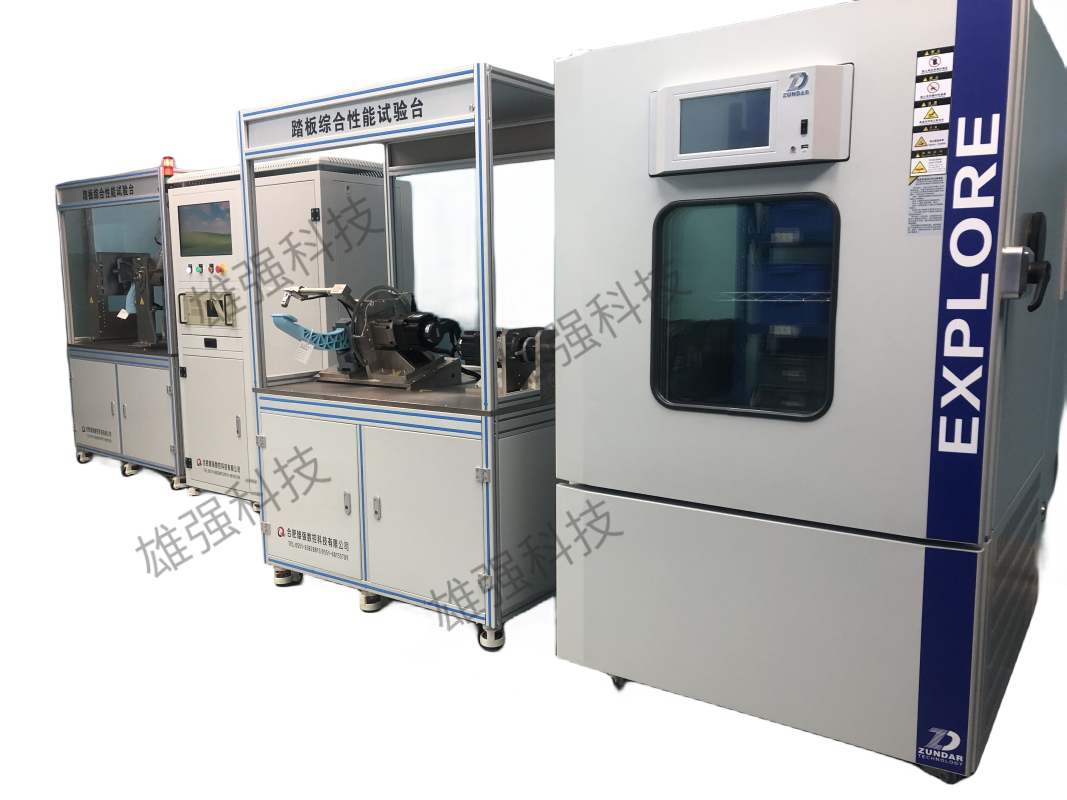

  該試驗臺主要用于對汽車踏板（包括制動、離合及電子油門踏板）在常溫狀態（其中耐久工位為高低溫環境）下的性能指標進行測試的專用設備，對檢測產品性能參數進行合格與否判斷。
該試驗臺是采用計算機自動控制的專用檢測設備，能對試件試驗項目進行選擇性檢測。

二、依據標準
QC/T788－2018《汽車踏板裝置性能要求及臺架試驗方法》
QC/T977－2014《汽車電子油門踏板總成技術條件》
本試驗臺技術指標符合以上標準中的相關試驗條款中的檢測要求。

三、產品的技術說明
1、踏板力學性能檢測項目
1.1 縱向位移
1.2 側向位移
1.3 縱向剛度
1.4 縱向強度
1.5 高溫適應性
1.6低溫適應性
1.7 抗扭性能
2、踏板電學性能檢測目
2.1 形程角與電壓輸出關系(單輸出、雙輸出)電流、CAN、SENT
2.2 形程角與踏板力輸出關系（操作力、回復力、力滯）
2.3 性能檢測（線性度、同步度）
2.4 返回向應時間
2.5 返回定位時間
3、踏板高低溫耐久檢測項目
3.1踏板高低溫環境下耐久疲勞壽命檢測
3.2高低溫疲勞壽命的過程中檢測電信號
